當前位置：首 頁 >> 磁力泵 >> IMC-G高溫磁力驅動泵
| IMC-G高溫磁力驅動泵 | |
 |
|
| 流量范圍：0.5~400m3/h | 揚程范圍 : 5~130m |
| 使用溫度：35℃-380℃ | 設計壓力：25MPa |
| 適用領域： | |
 咨詢熱線：18936813922 |
|
| 詳細介紹 | |
| 概 述 | |

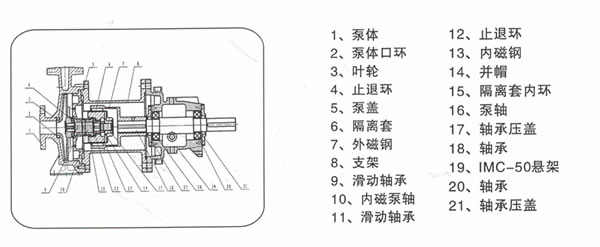

| IMC-G高溫磁力驅動泵,其額定性能及安裝尺寸采用SO5119國際標準,產品設計采用AP685和GBT5656-1994標準,該產品解決了石油化工流程中易燃、易爆、有毒及稀有貴重的流體輸送問題。該產品全密封、無泄漏、無污染、振動小、噪音低、高效環保,是石油化工、煉油、制藥、化學制品等行業輸送100℃~380℃溫度以下,不含固體顆粒及怏速結晶的酸、堿、鹽,有機化學溶劑,化學試劑,特別適用于易燃、易爆、有毒、貴金屬液的輸送理想的環保產品 技術特點、結構與原理 1全密封,無軸封,無泄漏,無污染; 2.工業流體自冷卻潤滑傳動部件,不需要額外管路系統;獨特的潤滑和冷卻回路,保證軸承有良好的冷卻和潤滑。 3整臺泵只需1-2個密封墊圈,確保了安全性; 4泵的外形安裝尺寸符合SO2858,泵的性能符合|SO5199或GB「T5656-1994標準; 5軸承座采用散熱裝置,如不需軸承座時無需更換配件,直接可改直聯裝 型號意義 IMC65-50-160-G IMC 代表磁力泵與電機分離式 65 代表泵吸入口直徑 50 代表泵吐出口直徑 160 代表葉輪名義直徑 G 代表高溫型（≥100℃≤380℃） 應用領域 其典型流體為:酸類、烴類、石油化學品類、傳熱流體類、堿類、醇及乙二醇類、溶劑類、鹽類、苯酐、硫磺、鹵化物類、高粘度流體類等。 產品廣泛的應用于油田、煉油、石油化工、化學制品、化肥、核電、冶金、食品、制藥 等工業系統中。 IMC-G高溫磁力泵結構圖 |
|
 |
|
磁力力傳動的基本原理 磁傳動部分由內磁轉子、外磁轉子和隔離套組成;隔離套將內磁轉子及介質與外磁轉子隔絕,外磁轉子由電機傳動,轉動時利用磁耦合特性帶動內磁轉子旋轉,完成非接觸的力矩傳遞,達到傳動泵的目前的。磁傳動泵有別于其他機械密封泵,無動密封,只有靜密封,從根本上解決了流程中機械密封泵跑、冒、滴、漏問題、做到了完全無泄漏。 磁力泵結構簡單緊湊,采用了獨特的自潤滑及冷卻回路,一部分工藝液體知潤滑及冷卻傳動部件,省去了機械密封泵所需的冷卻、沖洗、急冷等繁雜的管路系統。設計入口壓力****可至25MPa,機械密封泵很難做到這一點。 磁力泵運行可靠、噪音低、無泄漏、工藝現場清潔安全,是真正意義上的工業環保產品。 優點: 全封閉、無泄漏 縮短了操作人員與有毒、有害介質的接觸時間。 防毒、防爆、保證安全生產。 運轉可靠,使用壽命長。 運轉平穩,振動小,噪音低。 大修周期長,節省費用。 磁力驅動裝置(磁力耦合器)結構先進。 價格低。 |
|
 |
|
 |
|
| 具體泵參數配置及價格優勢請來電咨詢，我公司將竭誠為您服務。 | |
