| WB旋渦泵 |
 |
| 流量范圍：0.36～16.9m3/h |
揚程范圍 : 15～132m |
| 適用領域：輸送溫度從-20℃～80℃,粘度不大于5℃,無腐蝕性和具有腐蝕性的無固體顆粒的液體。 |
 咨詢熱線：18936813922 |
|
| |
| 詳細介紹 |
| 概 述 |
1、WB型漩渦泵用于輸送溫度從-20℃到+250℃，粘度不大于5E，無腐蝕性和具有腐蝕性的含固體顆粒的液體。
揚程范圍：從15米至200米。
流量范圍：從0.36米3/時到16.9米3/時。
2、WB型漩渦泵共有十種型號：具體為20WB-20、25WB-25、32WB-30、40WB-40、50WB-45、65WB-50、20WB-65、25WB-70、32WB-75、40WB-90、40WB-120、65WB-90。皆為單級懸臂式漩渦泵。
3、WB型漩渦泵過流部件的材料為HT20-40、鋁鑄鐵和1Cr18Ni9Ti、Cr18Ni12Mo2Ti肆種。（分別用材料代號H、J、B和M表示）
4、WB型漩渦泵的密封形式有軟填料密封和單端面機械密封。除WBB和WBM型泵用單端面機械密封外，泵出廠時一律裝軟填料密封。如用戶需要其它形式的軸封要在訂貨時說明。

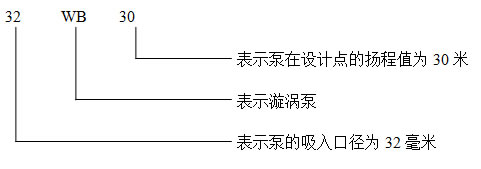

5、泵型號意義： |
 |
| 6、WB型漩渦泵的旋轉方向：由泵往電機方向看為逆時針方向旋轉。 |

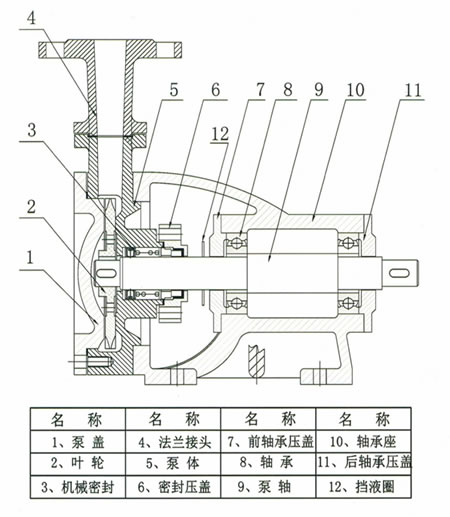

| 結構說明 |
 |
WB型漩渦泵與電機合裝在同一底座上。泵的進、出口方向為斜朝上，經接彎管變?yōu)榇怪毕蛏稀?br />
葉輪在軸上是可以自由移動的以保證葉輪與泵體、泵蓋之間的軸向間隙兩側相等。允許用紙墊來調整間隙，但紙墊必須放在泵蓋止口處的石棉板墊的外面。
兩個滾動軸承均用鈣基黃油潤滑。 |
型 號 |
葉輪與泵體、泵蓋的軸向總間隙 |
型 號 |
葉輪與泵體、泵蓋的軸向總間隙 |
20WB-20 |
0.1～0.2 |
65WB-50 |
0.2～0.3 |
25WB-25 |
0.1～0.2 |
20WB-65 |
0.1～0.2 |
32WB-30 |
0.15～0.25 |
25WB-70 |
0.1～0.2 |
40WB-40 |
0.15～0.25 |
32WB-75 |
0.15～0.25 |
50WB-45 |
0.2～0.3 |
40WB-90 |
0.15～0.25 |
|
| 標準性能表 |
泵型號 |
流量
(Q) |
揚程
(H) |
轉速
(n) |
功 率
(N) |
效率
(n) |
葉輪
直徑
(D) |
m3/h |
L/s |
(m |
rpm |
軸功率
(KWB) |
電機功率
(KWB) |
% |
mm |
20WB-20 |
0.36 |
0.1 |
28 |
2900 |
0.196 |
0.75 |
14 |
65 |
0.72 |
0.2 |
20 |
0.178 |
22 |
0.9 |
0.25 |
15 |
0.175 |
21 |
25WB-25 |
0.79 |
0.22 |
40 |
2900 |
0.507 |
0.75 |
17 |
75 |
1.44 |
0.4 |
25 |
0.378 |
26 |
1.8 |
0.5 |
18 |
0.353 |
25 |
32WB-30 |
1.73 |
0.48 |
52 |
2900 |
1.066 |
1.5 |
23 |
85 |
2.88 |
0.8 |
30 |
0.735 |
32 |
3.6 |
1 |
20 |
0.632 |
31 |
40WB-40 |
3.6 |
1 |
60 |
2900 |
2.36 |
4 |
25 |
95 |
5.4 |
1.5 |
40 |
1.73 |
34 |
6.48 |
1.8 |
26 |
1.35 |
34 |
50WB-45 |
6.12 |
1.7 |
66 |
2900 |
4.23 |
5.5 |
26 |
105 |
9 |
2.5 |
45 |
3.06 |
36 |
10.8 |
3 |
28 |
2.35 |
35 |
65WB-50 |
10.1 |
2.8 |
84 |
2900 |
7.97 |
11 |
29 |
110 |
14.4 |
4 |
50 |
5.03 |
39 |
16.9 |
4.7 |
30 |
3.74 |
37 |
20WB-65 |
0.36 |
0.1 |
80 |
2900 |
1.12 |
2.2 |
7 |
105 |
0.72 |
0.2 |
65 |
0.85 |
15 |
0.9 |
0.25 |
50 |
0.816 |
15 |
25WB-70 |
0.792 |
0.22 |
110 |
2900 |
1.826 |
2.2 |
13 |
115 |
1.44 |
0.4 |
70 |
1.25 |
22 |
1.8 |
0.5 |
52 |
1.11 |
23 |
32WB-75 |
1.73 |
0.48 |
115 |
2900 |
2.36 |
4 |
23 |
115 |
2.88 |
0.8 |
75 |
1.96 |
30 |
3.6 |
1 |
53 |
1.73 |
30 |
|
泵型號 |
流量
(Q) |
揚程
(H) |
轉速
(n) |
功 率
(N) |
效率
(n) |
葉輪
直徑
(D) |
m3/h |
L/s |
(m |
rpm |
軸功率
(KWB) |
電機功率
(KWB) |
% |
mm |
32WB-75 |
0.9 |
0.25 |
29 |
1450 |
0.32 |
1.1 |
22 |
115 |
1.5 |
0.4 |
20 |
0.29 |
27 |
1.8 |
0.5 |
13 |
0.23 |
28 |
40WB-90 |
3.6 |
1 |
132 |
2900 |
5.627 |
7.5 |
23 |
125 |
5.4 |
1.5 |
90 |
4.01 |
33 |
6.48 |
1.5 |
63 |
3.37 |
33 |
40WB-90 |
1.8 |
0.5 |
33 |
1450 |
0.8 |
1.5 |
20 |
125 |
2.7 |
0.75 |
23 |
0.65 |
26 |
3.24 |
0.9 |
16 |
0.5 |
28 |
25WB-110 |
0.79 |
0.2 |
140 |
2900 |
3.0 |
4 |
10 |
|
1.44 |
0.4 |
110 |
2.6 |
16 |
1.8 |
0.5 |
90 |
2.4 |
19 |
25WB-110 |
0.4 |
0.1 |
35 |
1450 |
0.19 |
1.1 |
20 |
|
0.72 |
0.2 |
27.5 |
0.22 |
25 |
0.9 |
0.25 |
22.5 |
0.21 |
26 |
40WB-120 |
3.6 |
1 |
162 |
2900 |
9.2 |
15 |
18 |
|
.4 |
1.5 |
120 |
7.3 |
24 |
6.48 |
1.8 |
96 |
6.5 |
26 |
40WB-120 |
1.8 |
0.5 |
40.5 |
1450 |
0.90 |
1.5 |
22 |
|
2.7 |
0.75 |
30 |
0.82 |
27 |
3.24 |
0.9 |
24 |
0.78 |
27 |
|
|
| |
